線路を買おう

June 1, 2020.

鉄道模型の線路には一定の規格があります。例えばNゲージならば9mmゲージ、HOゲージ(≒16番ゲージ)ならば16.5mmと言うのも規格ですが、レール同士を接続する部分にも規格があります。生憎ですが「接続する部分の規格」はメーカーによって異なりますので、異なるメーカーの製品を組み合わせることはかなり厄介です。

普通に売られている線路には「レール+枕木」と言う状態で販売されているモノもありますが、土台となる部分(≒道床)まで含んだ状態で売られているモノも多いです。「レール+枕木」のモノはメーカーが違っても支障なく組み合わせることが出来る場合が多いですが、土台の道床の部分まで付いている状態のモノは、そんなに簡単には行きません。

一番簡単な解決策は、自分が使う線路は自分の欲しい種類のポイント(転轍機)を販売しているメーカーの製品に揃えてしまう事です。線路を選ぶ事はポイントを選ぶと言う事にも繋がるからです。



道床(どうしょう) 直線と曲線 ターンアウト カーブポイント
Yポイント 平面交差 片渡り線と両渡り線
3ウェイポイント ダブルスリップなど 楽しいアクセサリー
既成の線路では物足りない方へ


模型の写真の内の幾つかはASP(アフィリエイト・サービス・プロバイダ)から提供されており、細枠で囲った上で販売価格を記載してあります。これらの写真を左クリックすると、販売店のサイトに移動します(このサイトからは離脱します)。インターネット・エクスプローラをお使いの場合、 右クリックして「新しいタブで開く(W)」 をクリックすると別ウィンドウが開き、このサイトは開いたままで残しておくことが出来ます。



KATO
(カトー)
TOMIX
(トミックス)
PECO
(ピコ・英)
Nゲージ
HOゲージ
NとHO以外
電動ポイントマシン 標準装備 標準装備 別売
道床(どうしょう) 原則有り 原則有り 原則無し


道床(どうしょう)

June 1, 2020.

「道床(どうしょう)」は線路の土台となってレールをはじめとする一式を支える部分の事ですが、模型の場合はそこまでは作り切れないので一般にレールの下に有る砂利の部分の事を言います。

道床付き線路(左)と、道床の無い線路(右)。
左は道床付きの線路、フライシュマン製のHOゲージ用。
右は道床無しの線路、マイクロ・エンジニアリング製のGゲージ用。

トミックスは一貫してNゲージ用の道床付きの線路を販売していますが、カトーはNゲージ初期には道床無しの線路を販売しています。このコンテンツにはピコ(PECO)と言うメーカーの線路も出て来ますが、ピコ製品は道床の無いモノばかりです。

道床があると底面積が増えるし重くなるので安定感が増します。Nゲージは品物が小さいだけに安定性を求めれば道床付きの線路に軍配が上がります。反面、Gゲージのように品物が大きくて重ければ線路も重いから、道床なんかなくても差し支えない事になります。現実に、Gゲージの線路で道床付きの状態で販売されたものは無い筈です。Oゲージでは以前は道床無しの品物ばかりでしたが、最近では道床付きのモノが増えつつあります。

道床付きの線路と道床無しの線路が市中で拮抗しているのはHOゲージとNゲージです。此処まで小さくなると、道床無しの線路は軽いので安定しないから、そのままでは実用になりません。HOゲージとNゲージで道床無しの線路を使う場合は木製の道床を別途用意して取り付けて使うか、最初からレイアウトに取り付けてしまうので道床なんかなくても差し支えないか、どちらかです。

一概に道床があるから良い・悪いと言う事にはなりません。この辺りは予備知識編ですから、適宜読み飛ばしてください。



直線と曲線

June 1, 2020.

直線曲線も線路を構成する要素の一つですが、各メーカーには線路構成の基礎単位とも言うべきモノがあります。後述のターンアウトの直線部、、、それは恐らくメーカーが決めた基本直線の長さになっている筈ですし、曲線の方もメーカーの決めた基本曲線の寸法になっている筈です。

例えば、曲線が12本組(=1本辺りが30度)になっている基本曲線を想定しているメーカーのポイントは、12本で一周になる12本組の曲線のどれか1本を取り外してターンアウトを入れればそのまま円周自体が完成したようになります。

こうやって書くと説明がこなれていないために判り難いかと思いますが、直線や曲線はメーカーごとに規格が決まっているので、ポイント類もその規格に従っていると言う事です。



[鉄道模型]カトー (Nゲージ) 20-020 ユニトラック 直線線路124mm 4本入り

価格:455円
(2020/5/1 17:10時点)
感想(0件)


これはカトー製の直線(Nゲージ)で、長さ124mmです。カトーのNゲージの直線は、この124mmが基本の長さとなっています。124mm以外の長さの線路もありますが、124mmの何倍かしたような数値になっている調整用線路とも言えます。また、カトー製品のNゲージ用線路の複線間隔は33mmを基本としています。カトーには16番ゲージ(≒HOゲージ)の線路もあり、そちらは246mmが基本の長さになっています。カトー製品の16番ゲージ(≒HOゲージ)用線路の複線間隔は60mmを基本としています。



[鉄道模型]トミックス (Nゲージ) 1011 ファイントラック ストレートPCレール S140-PC(F) (4本セット)

価格:520円
(2020/5/1 17:23時点)
感想(0件)


これはトミックス製の直線(Nゲージ)で、長さ140mmです。トミックスのNゲージの直線は、この140mmが基本の長さとなっています。140mm以外の長さの線路もありますが、140mmの何倍かしたような数値になっている調整用線路とも言えます。また、トミックス製品のNゲージの線路の複線間隔は37mmを基本としています。トミックスには16番ゲージ(≒HOゲージ)の線路はありません。



PECO N 小形ポイント・左【ST6】

価格:3,128円
(2020/5/1 17:30時点)
感想(0件)


直線の線路の写真が手に入らなかったので横着していますが、ピコ(PECO)のNゲージ用のターンアウトで、直線部分の長さは87mmになっています。これがピコのNゲージ用基本直線の長さです。また、ピコ(PECO)製品のNゲージ用線路の複線間隔は35.5mmを基本としています。ピコには16番ゲージ(≒HOゲージ)の線路もあり、そちらは168mmが基本の長さになっています。ピコ製品の16番ゲージ(≒HOゲージ)用線路の複線間隔は67mmを基本としています。



これ以外の製品では、フライシュマン製のHOゲージの線路の基本長さは200mmです。Gゲージの線路はメーカーに拘わらず300mmになっている場合が多いです。



PECO SL100 HOゲージ ピコ フレキシブルレール・木枕木 線路コード100(C100)HO鉄道模型用【新品】

価格:959円
(2020/5/1 20:40時点)
感想(0件)

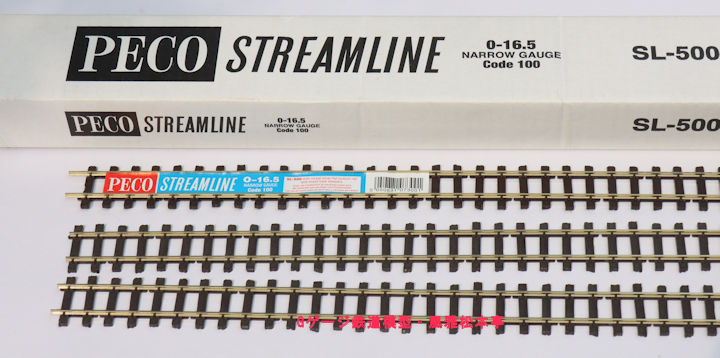

これはピコ(PECO)の製品で「フレキシブルレール」と言われるモノです。その名の通り、自由な半径の曲げることが出来るし、長さが1000mmとか914mm(≒3フィート)なので繋目が少なくて済みますから駅や、車庫などを作るのに向いています。但し、殆どのフレキシブルレールは道床(どうしょう)が付いていませんから、レールを安定した場所に設置することに多少の工夫が必要です。



[鉄道模型]カトー (Nゲージ) 20-170 ユニトラック 曲線線路R216-45゜(4本入)

価格:489円
(2020/5/1 23:47時点)
感想(0件)


カトーのNゲージの曲線で半径216mm、45度曲線ですから8本揃えれば一周分になる8本組です(45度×8本=360度)。



[鉄道模型]カトー (HO) 2-210 HOユニトラック 曲線線路 R550-22.5゜(4本入)

価格:774円
(2020/5/1 23:55時点)
感想(0件)


こちらは同じカトーの製品ですが16番ゲージ(≒HOゲージ)の線路で半径550mm、22.5度曲線ですから16本揃えれば一周分になる16本組です(22.5度×16本=360度)。



アリスト・クラフト製のGゲージ曲線線路。
こちらはかなり極端な製品ですが、かつて「アリスト・クラフト」が販売していた4本組曲線です。小さい半径の方が半径267mm、大きい半径の方が半径394mmです。これ、実はGゲージの線路です。



「*本組」と言うのは、線路を円周に組む場合に参考になる数字です。比較的多いのは8本組、12本組、16本組などです。「8」「12」「16」などは4の倍数ですから90度曲がらせる、と言うような作業が簡単に出来ます。8本組なら曲線1本辺りは45度、12本組なら曲線1本辺りは30度、となります。これに対して「10本組」などの4の倍数にならないような線路を販売するメーカーも稀にあります。私が知っている限りでは、10本組なんかを作るようなメーカーはシノハラとフライシュマン程度のごく少数派です。



ターンアウト

June 1, 2020.

ターンアウトは本線から、支線が単純に枝分かれして行くだけの、ポイントとしては最も基本的な形状の線路です。小規模な鉄道では、全線を通じてターンアウト以外のポイントは一切無いと言う路線もあります。

[鉄道模型]カトー (Nゲージ) 20-241 ユニトラックコンパクト 電動ポイント R150mm45°右

価格:1,814円
(2020/4/30 19:19時点)
感想(1件)


カトーのターンアウト(Nゲージ)、このポイントは右分岐で、電動ポイントマシン付きです。



[鉄道模型]トミックス (Nゲージ) 1232 ミニ電動ポイント N-PL140-30(F)

価格:1,830円
(2020/4/30 17:26時点)
感想(0件)


トミックスのターンアウト(Nゲージ)、このポイントは左分岐で、電動ポイントマシン付きです。



[鉄道模型]PECO (N) PEST-6 N 小形ポイント・左【ST6】

価格:2,534円
(2020/4/30 17:31時点)
感想(0件)


PECO(ピコ)のターンアウト(Nゲージ)、電動ポイントマシンは別売です。



カーブポイント

June 1, 2020.

カーブポイントは、分岐する側も分岐させる側も、どちらもが曲線になっているポイントでターンアウトターンアウトの一種です。カーブポイントの線路の曲がり方は、一緒に売られている曲線の半径と揃えてある場合が殆どですから、曲線区間の途中にポイントを挟むような場合には非常に便利に使えます。日本製品ではカーブポイントは余り多くないで概念が判りにくいと思いますが「大きな半径の線路の途中から、小さな半径の別の線路が分岐して行く」と言う事です。

[鉄道模型]PECO (N) PESL-E387F Nファイン カーブポイント・左(エレクトロフログ)【SLE387F】

価格:3,950円
(2020/5/4 09:35時点)
感想(0件)


PECO(ピコ)製のカーブポイントで、これはNゲージの製品です。



ピコ(PECO)製のカーブポイント。
これもピコ(PECO)製のカーブポイントですが、こちらは16番ゲージ(≒HOゲージ)の製品です。



Yポイント

June 1, 2020.

Yポイントは分岐する両側の線路が同じ半径の曲線で分岐して行きます。ターンアウトは直線から分岐して行く形状でしたが、この点を除けば同じグループのポイントと言えます。

[鉄道模型]トミックス (Nゲージ) 1240 ファイントラック 電動Y字ポイントNーPY280-15

価格:1,897円
(2020/5/1 21:03時点)
感想(0件)

トミックスのYポイント(Nゲージ)、電動ポイントマシン付きです。



平面交差

June 1, 2020.

平面交差(クロッシング)は、その名の通り十字路の交差点のように線路同士が交差している線路です。交差する角度は90度、60度、45?、30度、22.5度などが多いです。「22.5度」と言うのは少々半端な気がしますが、1周が16本組になっている曲線を使っていて、複線の本線から複線の支線が分岐して行くような個所で使うには22.5度の平面交差(クロッシング)レールがあると好都合だからです。

[鉄道模型]カトー (HO) 2-401 HOユニトラック 交差線路90°(1本入)

価格:619円
(2020/5/1 21:11時点)
感想(0件)


カトー製の平面交差レール(HOゲージ)です。交差角度は90度です。



こちらは実物の鉄道で使われている平面交差です。名古屋鉄道(名鉄)の枇杷島(びわじま)分岐点で、名古屋本線と犬山線が分岐する箇所です。此処では、名古屋本線の上り線と、犬山線の下り線が平面交差になります。

平面交差。2009年(平成21年)9月、名古屋鉄道名古屋本線・犬山線枇杷島分岐点(びわじまぶんきてん:愛知県清須市)にて撮影。
実物の平面交差。2009年(平成21年)9月、名古屋鉄道名古屋本線・犬山線枇杷島分岐点(びわじまぶんきてん:愛知県清須市)にて撮影。



片渡り線と両渡り線

June 1, 2020.

片渡り線(シングルクロスオーバー)は同じ向きのターンアウト同士を突き合せたモノと考えればよろしいでしょう。構造としてはごく単純なものなので、製品としては設定しないメーカーもあるくらいです。複線の本線上で折り返して、反対側に戻って行くような場合に使用されます。両渡り線(ダブルクロスオーバー)ターンアウト4基に平面交差を組み合わせたモノです。向きの違う片渡り線(シングルクロスオーバー)を重ね合わせたようなモノと考えてもよろしいでしょう。

[鉄道模型]カトー (Nゲージ) 20-210 ユニトラック 複線両渡りポイント WX310(ダブルクロス)

価格:4,284円
(2020/5/2 07:08時点)
感想(0件)


カトー製のダブルクロス(両渡り線:Nゲージ)です。規模の大きなポイントだけに、長さは「WX310」と言う型番の通りに310mmです。カトーの線路の場合は基本直線S124+基本直線S124+端数直線S62を組み合わせれば310mmになります。「端数」は「はすう」と読み、「端数直線」とは調整用なので基本直線とは若干違った長さにしてある線路、と言う事です。他社製品でも、このような考え方で工夫して本線の中に組み込んで行きます。



シングルクロス。2007年(平成19年)1月、都電荒川線町屋駅前(まちやえきまえ:東京都荒川区)電停付近にて撮影。
実物のシングルクロス。2007年(平成19年)1月、都電荒川線町屋駅前(まちやえきまえ:東京都荒川区)電停付近にて撮影。画面の上の方から下に向かって右側の線路を走って来た電車は、このシングルクロスで左側の線路に入って上の方に折り返して行きます。シングルクロスの典型的な使用例です。



ダブルクロスのようなポイントは構造上、どうしても大掛かりになって来ます。その為に普通に市販されているのは恐らくはOゲージ程度まで、1番ゲージやGゲージなどでダブルクロスを販売したメーカーは無いのではなかろうかと思います。Oゲージ製品も、私が知っているのはロス・カスタム・スイッチと言うアメリカの模型屋さんが発売した1種類だけです。ダブルクロスなどに限りませんが全般に、ヨーロッパの模型メーカーは複雑なポイントを几帳面に発売したがるようです。アメリカの模型メーカーは余り複雑なポイントは好まないようです。

ダブルクロス。2009年(平成21年)3月、JR予讃線松山(まつやま:愛媛県松山市)駅にて撮影。
実物のダブルクロス。2009年(平成21年)3月、JR予讃線松山(まつやま:愛媛県松山市)駅にて撮影。高松、新居浜方からやって来た複線の本線が松山駅に入る直前に設置してあるダブルクロスです。折り返しの為に使用されますが、特急列車は松山駅では1番線に入るのが原則なので、このダブルクロスが無かったら乗り換えが大変になってしまいます。



此処までは、比較的一般的なポイントですから、実物の多くの鉄道で使用されています。これより先は少々特殊と言うか、日本国内では使用例の少ないポイントの登場です。



3ウェイポイント

June 1, 2020.

3ウェイポイントは分岐方向の違うターンアウト2基を重ねた構造になっているポイントです。普通は1本の線路が2本に増える?だけですが、これは一挙に3本に増えるから凄いです。構造上は物凄く複雑と言う事でも無いのですが、3ウェイポイントの日本での使用例はかなり少ないです。

[鉄道模型]トミックス (Nゲージ) 1261 ファイントラック 電動3方ポイント N-PRL541/280-15(F)

価格:3,753円
(2020/5/3 06:05時点)
感想(0件)


これはトッミクス製の3ウェイポイント(Nゲージ)で、左右の分岐の仕方が微妙にずらしてある「複分岐」と呼ばれるポイントです。模型の製品としてはシノハラや、PECO、LGBなどの製品がこのような構造です。



3ウェイポイント(三枝分岐)。東京急行大井町線自由が丘(じゆうがおか:東京都目黒区)駅にて撮影。
実物の3ウェイポイント(三枝分岐)。東京急行大井町線自由が丘(じゆうがおか:東京都目黒区)駅にて撮影。左右均等に分岐する3ウェイポイントで、こちらは「三枝分岐」と呼ばれます。日本では三枝分岐の方が圧倒的に少ない筈なんですが、私は何故か三枝分岐にしか遭遇したことがありません。模型の製品としてはメルクリンやトリックスの製品がこのような構造です。



ダブルスリップなど

June 1, 2020.

「ダブルスリップ"など"」と書いてしまうとシングルスリップに対する差別もいい処ですが、現実に「製品化されているシングルスリップ」は極めて少数で、私が記憶している限りではピコとリヴァロッシ位ではなかったかと思います。普通に市販されているスリップ系のポイントはダブルスリップが殆どです。

スリップ系ポイントは基本的には平面交差(クロッシング)であり、2本の線路の交差部の片側にだけタスキを掛けたのがシングルスリップであり、2本の線路の交差部の両側にタスキを掛けたのがダブルスリップです。ダブルスリップは、機能だけを考えると両渡り線(ダブルクロス)と大差ありません。決定的に違うのは、ダブルクロスは1基のポイントに2本の列車が同時に入れるのに対し、ダブルスリップでは1基のポイントには1本の列車しか入れないと言う点です。

スリップ系のポイントは、構造が複雑であるだけに実物の鉄道会社では好みが別れます。JR東日本は、保守に手間が掛かるからなのか明らかに嫌っているようです。同じJR東日本でも、出身母体が民鉄だからなのか鶴見線には妙にシングルスリップが残してあります。鶴見線は幹線ではないので、放ったらかし?にしてあるみたいです。スリップ系ポイントを妙に好むのは京浜急行で、本線の途中に随分多く設置されています。



[鉄道模型]トミックス 【再生産】(Nゲージ) 1245 ファイントラック 電動ダブルスリップポイントN-PXR140-15(F)

価格:3,610円
(2020/5/4 04:48時点)
感想(0件)


トミックス製の電動ダブルスリップポイント(Nゲージ)です。



[鉄道模型]PECO (N) PESL-E390F Nファイン ダブルスリップ(エレクトロフログ)【SLE390F】

価格:12,154円
(2020/5/4 04:51時点)
感想(0件)


ピコ(PECO)製のダブルスリップポイントです(Nゲージ)。



シングルスリップ。2007年(平成19年)1月、京浜急行神奈川新町(かながわしんまち:神奈川県横浜市神奈川区)駅にて撮影。
シングルスリップの写真です。2007年(平成19年)1月、京浜急行神奈川新町(かながわしんまち:神奈川県横浜市神奈川区)駅にて撮影したものです。見事にシングルスリップが集中している場所で、矢印の場所に設置されています。神奈川新町駅の、最も上り寄り(≒品川寄り)の辺りです。



ダブルスリップ。2008年(平成20年)12月、東京メトロ丸の内線中野工場(東京都中野区)にて撮影。
ダブルスリップの写真です。2008年(平成20年)12月、東京メトロ丸ノ内線中野工場(東京都中野区)にて撮影。「4連発!!!!」は日本国内最多級だと思います。「2連発!!」でしたらJR鶴見線の浜川崎駅構内に在ります。



楽しいアクセサリー

June 1, 2020.

「ポイント類そのもの」と言う訳ではありませんが、一緒に使って楽しそうな線路関連アクセサリーを集めてみました。



[鉄道模型]カトー (Nゲージ) 20-063 車止め線路A 66mm (標識灯点灯仕様)

価格:670円
(2020/5/4 10:58時点)
感想(0件)


カトーの車止め付き線路(Nゲージ)。車庫の線路とかの末端に繋いで使うモノ、通電していると照明が光ります。この種のモノは、絶対に光った方が楽しいです。



[鉄道模型]カトー (Nゲージ) 20-026 リレーラー線路124mm(2本入り)

価格:275円
(2020/5/4 11:05時点)
感想(0件)


カトーのリレーラー(Nゲージ)。普通に「リレーラー」と言うと「線路に車輛を載せる道具」と言う印象がありますが、日本以外ではこの種の踏切の親戚みたいな形状をしたモノが一般的です。脱線した車輛をそのまま走らせておくと、リレーラーまで辿り着ければ自動的に線路に戻ってくれます。と言うか、線路に車輛を載せる際には、踏切みたいなこの場所で作業すればいいんです。



[鉄道模型]トミックス (Nゲージ) 1528 ワイドPCバリアブルレール V70-WP(F)(2本セット)

価格:1,200円
(2020/5/4 11:14時点)
感想(0件)


「長さ可変レール」です。自由な、どんな長さに出もする事が出来るレール。普通の道床(どうしょう)付きの線路を切断して自由な長さのレールを作る作業は大変なので、この種のモノを使います。



[鉄道模型]カトー (Nゲージ) 20-041 ユニトラック フィーダー線路62mm

価格:267円
(2020/5/4 11:23時点)
感想(1件)


カトーのフィーダー線路(Nゲージ)。コネクターを取り付けたケーブルがレールに配線してある線路。パワーパック・パワーユニットとの間の送電ケーブルの接続に使うモノです。「ミノ虫クリップ付きの電線を自作するのは簡単じゃん」とかって口走る頭の悪い人が必ずいるんですが、それは或る程度ハンダ付けとかをする人の理屈なので一般向きでは無いし、鉄道模型が大好きでもハンダ付け工作を一切しない人は必ずいるので耳を貸す必要はありません。この種の品物を使った方が簡単です。ケーブルを接続するコネクターの形状はメーカーによって違っているので、線路とパワーパック・パワーユニットのメーカーが揃っていないと少々使い難くはあります。私自身は、普通にハンダ付けはするんですが、この種のアクセサリーはなんとなく好きなので、結構愛用しています。



[鉄道模型]PECO (N) PEPL-82 N 給電ジョイナー(N/Nファイン共用・4組入り)【PL82】

価格:1,600円
(2020/5/4 11:33時点)
感想(0件)


ピコの給電ジョイナー(HOゲージ)。これ、隠れたベストセラーなんだそうです。道床(どうしょう)の無い線路だったら、大抵のメーカーのレールに取り付けられるので、他社製品を使っている人が軒並み買ってゆくそうな。やっている事はユニトラックの「フィーダー線路」と同じです。



既成の線路では物足りない方へ

June 1, 2020.

此処までは既製品の線路を中心とした話題展開でしたが、これでは不満だと言う方は当然おられると思います。余りマニアックな方向に話が流れて行くと「鉄道模型への招待=鉄道模型入門」と言うこのコンテンツの目指す方向から逸脱してしまうのでちょっとだけ。

手っ取り早い方法は、道床(どうしょう)付きの線路は止めてしまって、PECO製品のような道床無しの線路を使うことです。大抵の製品はレール自体の形状は似ていますから、レール同士をジョイナーで接続するにとどめ、道床同士で接続することを止めてしまえばかなり自由度が広がります。但し、これだと相応に接続が不安定なので脱線し易くなりますから、なにか工夫する必要はあります。少なくともNゲージやHOゲージ(≒16番ゲージ)程度の小さな模型の場合は、道床とか、或いはそれに類するものの上にレールを設置しないと不安定で実用になりません。その一方で、OゲージやGゲージなどよりも大きい模型であれば線路自体が大きくて重いから自重で安定するので、道床類は無くても実用になります。

レールと言う素材だけを生かした「自作」に近いような線路を独自に作って行けば、それなりにご自分の描く理想の鉄道の姿に近付いて行く事は間違いありません。究極は引き抜きレール「だけ」を買い求めて、自分で手打ちスパイク式にレール固定用の犬釘を打って線路を作って行き、ポイント類も欲しい種類を自作するようにすれば、間違いなく楽しみが増えて行く事は事実です。その代わりに手間は物凄く掛かるし、無駄に苦労を背負い込む結果になりかねない点だけはご承知おきください。
