ジョイナー／Rail Joiner
May 1, 2026.
「ジョイナー(Rail Joiner)」とは、レール同士を接続するために
⊂＿⊃形に折り曲げられた金具のことです。鉄道模型ではプレス加工で折り曲げた金属板を使います。但し、ジョイナーの断面形状が“⊂＿⊃”型になっているのは、あくまでも鉄道模型の世界の話です。実物の鉄道や、5インチゲージ以上の大型の模型では、ジョイナーは穴開きの平帯金的部材で、レールのお腹の部分の凹みに合わせてボルト・ナットで取り付けます。

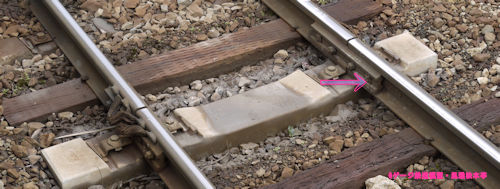

実物の鉄道で使われているレールジョイナー。2012年(平成24年)12月、三岐鉄道三岐線西藤原(にしふじわら：三重県いなべ市)にて撮影。
模型のレール断面形状はメーカーにより異なるので当然乍らジョイナーの方もメーカーごとに断面形状が異なりますから、レールと同じメーカーのジョイナーを使うのが無難です。但し、普通の実物の平底レールの断面形状は世界中で似通っていますから、模型のレールも形状は似通っています。多少無理でもジョイナー(Rail Joiner)に無理やりレールを押し込んでしまえば、そのまま使える場合が殆どです。
16.5mmゲージ用に用いられる事の多い100番レールに限って言えば、ピコ(PECO)製やシノハラ(篠原模型店)製の洋白製ジョイナー(Rail Joiner)が他社製のレールとの親和性が高く、特にピコ(PECO)製のジョイナーバネっ気があって使用中に緩みにくいように記憶しています。反面、同一メーカーのレールとジョイナー(Rail Joiner)の組み合わせであっても、真鍮製のモノは使用中に少々緩み易い傾向があります。

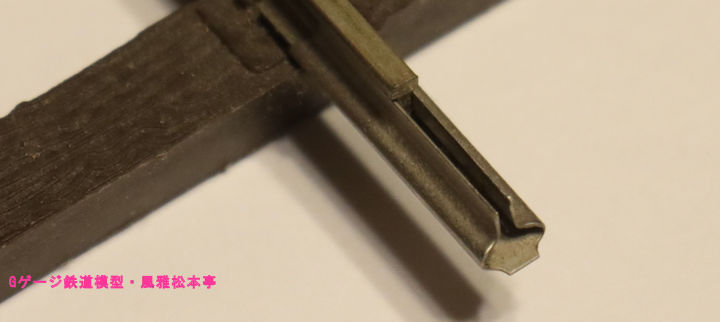

上の写真は、マイクロ・エンジニアリングと言うアメリカのメーカーの製品で、250番レール用のジョイナーです。このメーカーは色々な太さのレールを販売している事で有名ですが、この写真のレールはGゲージ用で、250番です。

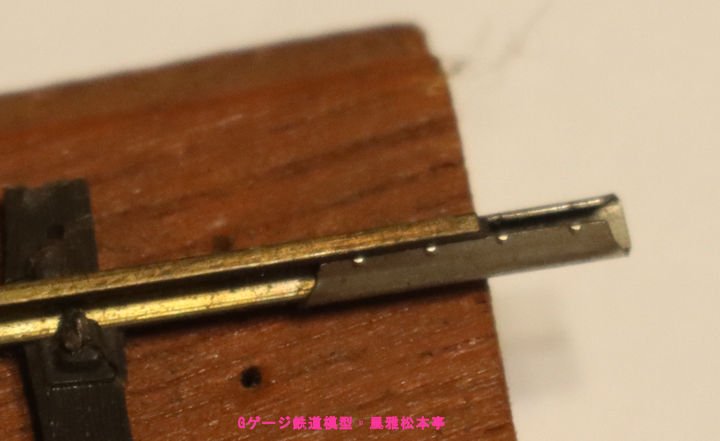

上の写真は、シノハラ製16番ゲージ(≒HOゲージ)の製品で、100番レール用のジョイナーです。レールは真鍮製でジョイナーは洋白製にしてあります。実物のジョイナーに有り勝ちなレールに固定するためのボルトの頭部が表現されています。

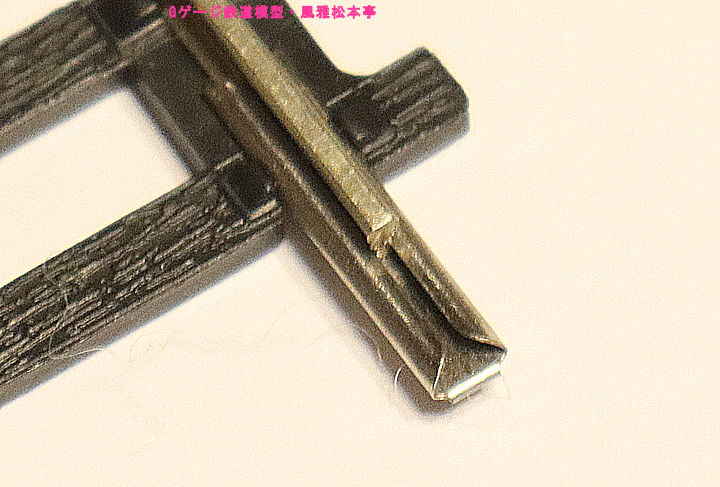

上の写真は、PECO(ピコ)製OOゲージ(≒HOゲージ)の製品で、100番レール用のジョイナーです。このコンテンツに写真を載せた中では、一番飾り気のない素直な形状？をしていると思います。バネっ気が強くて信頼感の有る良い製品です。
レール同士を電気的に絶縁する必要が有る場合は、ビニールやナイロンなどの合成樹脂製のジョイナー(Rail Joiner)が使用されることも有ります。普通は黒い合成樹脂が使用されますが、ピコ(PECO)製のHOゲージ用の絶縁ジョイナーは透明な合成樹脂製なので、却って黒色のモノよりも目立ちにくいので中々悪くありません。

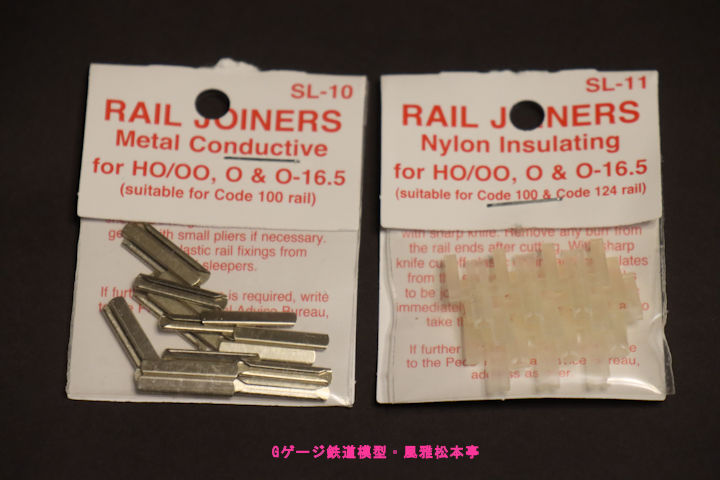

上の写真は、PECO(ピコ)製OOゲージ(≒HOゲージ)の製品で、100番レール用のジョイナーです。ジョイナー単独で販売されているモノで、普通の導通の有る金属製ジョイナー(左側)と、半透明な合成樹脂製の絶縁ジョイナー(右側)は並べて販売されている事が多いです。
