「三端子レギュレータ(3 pole regulator)」とは安定化電源を一つの素子だけで作ることが出来る電圧制御用・電力制御用のICの事です。こうやって書いてしまうと「これは鉄道模型と何の関わりがあるのか？」と悩む事になると思いますが、今の時点で電圧を制御して鉄道模型の速度制御を最も簡単に行うことが出来る素子が、実は「三端子レギュレータ(3 pole regulator)」です。
鉄道模型の車輛の速度制御は一般に線路に掛かる電圧を変えて行いますが、「三端子レギュレータ(3 pole regulator)」はそれ自体でかなりの電流の制御もできます。単なる「トランジスタで電圧制御する」ような場合は電流制御用(≒電力制御用)のトランジスタやFETなどを併用しなければならない場合が無くも無いとか、微妙に不明瞭な点があります。その種の不明瞭さが少ないのが「三端子レギュレータ(3 pole regulator)」の最大の利点じゃないかと思うのですが、、、これはまぁ、電気工作・電子工作が好きなだけで壊滅的にスキルが低い私の戯言ですから、此処に書いた文章は適当に読み流してください。
なによりも普通に市販されている可変電圧の「三端子レギュレータ(3 pole regulator)」であれば、最低限の動作に限れば(1)可変電圧の三端子レギュレータ、(2)抵抗値固定の抵抗＝固定抵抗、(3)抵抗値可変の抵抗＝可変抵抗、この三つの部品だけで電圧制御が出来ますから、実に簡単・確実で、便利です。

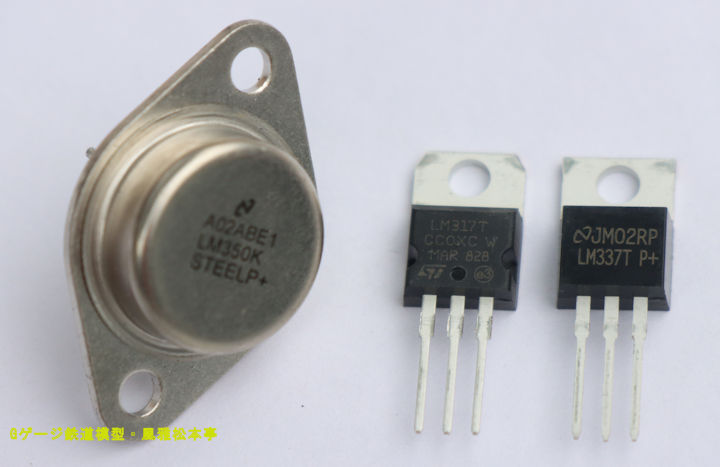

上の写真に写っている部品は見掛けは全く違っていますが、全て「三端子レギュレータ(3 pole regulator)」です。

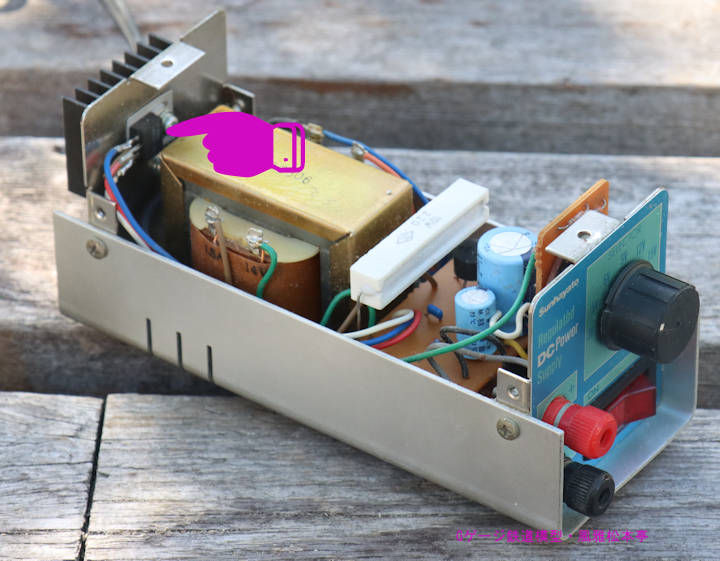

「三端子レギュレータ(3 pole regulator)」を使っている安定化電源です。これに逆転スイッチを取り付ければ、それだけでパワーパック(Power pack)として使うことが出来ます。
ご参考
